LAVAMETALES AUTOMÁTICA DE CESTA GIRATORIA DE DOBLE DEPÓSITO

SIMPLEX BIG 2B es una lavametales automática de cesta giratoria diseñada para el lavado de piezas mecánicas de medianas y grandes dimensiones, con configuración de dos baños para ciclos completos de lavado y enjuague. El lavado se ejecuta por medio de chorros superiores, inferiores y laterales, mientras la rotación lenta de la plataforma está garantizada por un motorreductor con limitador de par. La gestión, confiada a PLC con pantalla táctil, permite una elevada personalización de los programas de trabajo y la integración de accesorios dedicados. En esta configuración la planta está dotada de dos depósitos separados, dedicados a las fases de lavado y enjuague automático.

Linea Simplex

Richiedi informazioni

Área de lavado

Hasta Ø 240 x H 100 cm

Capacidad de carga

Hasta 800 kg

Temperatura máxima

Hasta 80 °C

Versión

LT (calentamiento hasta 60° C) - HT (calentamiento hasta 80° C)

Mandos

PLC con pantalla táctil a color, Opción Industria 4.0 y 5.0

Depósitos

Doble depósito

Alimentación

Trifásica

Detergente

SAX, CLEAN POWER, SAX Q, 545, ADD-SGX, SG233A, NEW 105, XL10, PROMETAL, PROTEK-IN, ADD-SGX, DROPAWAY, ASH, DETERFOS, DEOXY, PUL-T

Características

Detalles

Accesorios

Modelos

Qué incluye en todas las SIMPLEX BIG 2B

Apertura y cierre neumático de la tapa con mando 2 manos de seguridad
Aspiración eléctrica temporizada de los vapores
Carro externo acero INOX Aisi 304 con plano recogegotas y ruedas con freno de seguridad
Cilindros neumáticos ISO y válvulas de seguridad neumáticas “anticaída”
Componentes eléctricos de potencia Siemens®
Pantalla táctil a color de 4″ para configuraciones y programas
Filtro de casete 6 filtros verticales en Aisi 304 para el prefiltrado líquido de retorno en el depósito
Filtro de acero INOX Aisi 304 en la aspiración de la bomba
Triple junta del portón (inferior, superior y lateral) y juntas en todas las tapas de depósitos
Estructura y chapas en contacto con el líquido en acero INOX Aisi 304
Control de nivel mínimo
Motorreductor rotación cesta con limitador de par y sensor de centrado
Aislamiento térmico depósito con paneles de acero Inox Aisi 430
Puerta de descarga de lodos para una simple limpieza de los depósitos
Plataforma reforzada en rejilla prensada con borde externo elevado en acero galvanizado
Electrobomba de acero INOX Aisi 304 con sellos especiales
Programación semanal de encendido calefacción y desoleador (si está instalado)
Instalación eléctrica IP65, gestión con PLC pantalla táctil (DGT V4)
Calentamiento del líquido con resistencia eléctrica de acero INOX
Decapado de las soldaduras internas
Depósitos accesibles al exterior
Estructura portante inferior en acero INOX
Tuberías de lavado en acero INOX Aisi 304 con boquillas de cuchilla Inox profesionales
Válvulas de descarga para vaciado de depósitos
Válvula manual para el llenado de agua

VERSIÓN HT

Aislamiento térmico con paneles de acero Inox Aisi 430

Las lavapiezas Simplex Big 2B (doble depósito) han sido concebidas para el lavado y el enjuague de partes de medianas y grandes dimensiones y de pesos importantes.

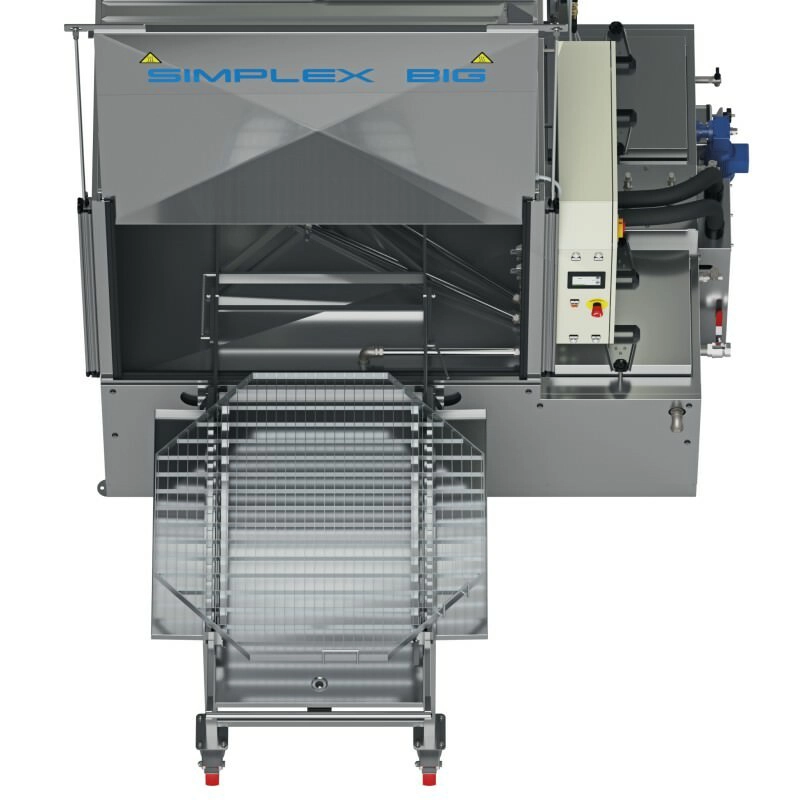

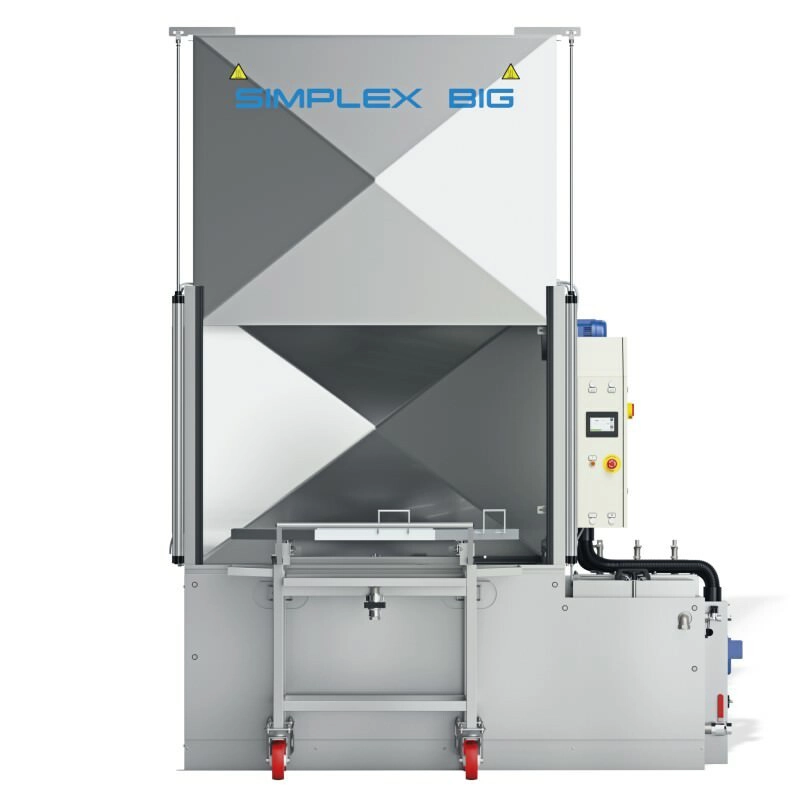

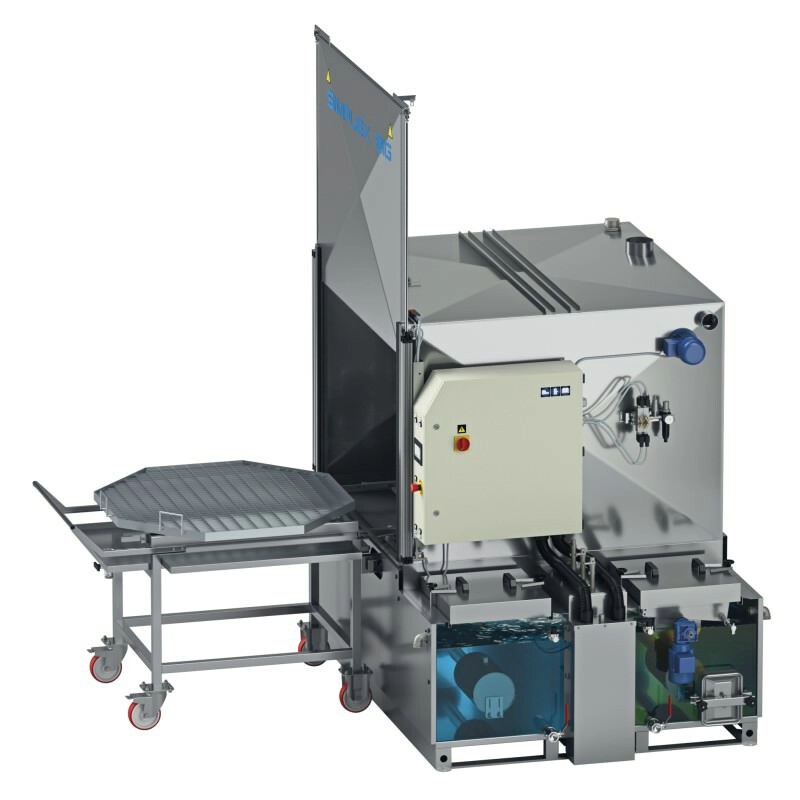

La lavapiezas Simplex Big está provista de un carro externo sobre el cual se apoyan las piezas a lavar.
Sucesivamente el operador hace deslizar la plataforma dentro de la cabina de lavado, presionando dos pulsadores cierra la puerta vertical e inicia el ciclo de trabajo.
El lavado se ejecuta por medio de una bomba de acero Inox que aspira el líquido del primer depósito y lo pulveriza sobre las piezas mientras la plataforma se hace girar lentamente mediante un motorreductor.
Terminado el lavado y un breve tiempo de escurrido se inicia el enjuague de las piezas: en esta fase una segunda bomba aspira el líquido de enjuague del segundo depósito y lo pulveriza sobre las piezas por medio de tuberías dedicadas.
La planta es completamente configurable gracias a los numerosos accesorios disponibles y el ciclo de trabajo es totalmente gestionado por un plc industrial.
Gracias al panel de pantalla táctil y a un software intuitivo es posible modificar con facilidad todos los parámetros de trabajo, controlar el estado de los dispositivos instalados y modificar los 16 programas disponibles.
Las lavapiezas Simplex Big son extremadamente robustas y de larga duración, permiten reducir los tiempos de operador garantizando siempre óptimos resultados con costes de funcionamiento muy bajos.
Algunos accesorios disponibles son el secado por aire caliente, la bomba de alta presión, el lavado manual integrado en la máquina y muchos otros más.

Beneficios operativos principales

Lavado automático completo con fase de enjuague integrada
Chorros superiores, inferiores y laterales para cobertura total de la pieza
Rotación lenta y controlada con motorreductor y limitador de par
Doble depósito para separación baño de lavado y enjuague
Gestión PLC con pantalla táctil para programas personalizados
Predisposición Industry 4.0 y 5.0 (opcionales)
Elevada capacidad de carga para componentes de grandes dimensiones

Posicionamiento técnico

Lavametales automática industrial para ciclos completos de lavado y enjuague
Planta apta para departamentos productivos estructurados
Solución ideal para elaboraciones de alta capacidad y continuidad operativa
Sistema modulable en función de las exigencias de proceso

Qué es posible añadir como accesorio

Control del nivel máximo del líquido en los depósitos y electroválvula de llenado
Soplado aire comprimido
Secado con resistencia y soplador de canales laterales de cuchilla de aire
Capacidad de carga aumentada de [QTA] x 100 kg
Desmineralizador de resinas mixtas con conductímetro
Altura de lavado aumentada
Condensador de vapores centrífugo S
Condensador de vapores centrífugo M
Cesta/plataforma suplementaria en acero
Carro externo adicional en acero INOX Aisi 304
Dosificador automático de detergente líquido
Desoleador de disco con motorización independiente
Desoleador externo neumático
Filtro de bolsa en acero Inox
Vela magnética para filtro de bolsa para polvo ferrítico
Dispositivo para la conexión remota y de teleasistencia para HMI Weintek
Predisposición para Industry 4.0 para HMI Weintek
Lavado manual 80 bar con pistola y guantes
Lavado manual 8 bar con pistola y guantes
Racores y válvulas en contacto con el líquido en acero Inox (KIT FC)
Predisposición para el uso de contaminantes abrasivos en el líquido de lavado
PLC Siemens S7 1200 – HMI pantalla táctil Weintek
Bomba de lavado de alta presión
Bomba de enjuague de alta presión
Bomba de relanzamiento de depósito más limpio a depósito más contaminado
Puerta frontal de persiana Inox aislada
Plataforma y estructura radial en acero INOX Aisi 304
Cuba de retención recogegotas en acero INOX Aisi 304
Enjuague de red hídrica y desagüe directo
Enjuague nebulizado de red hídrica y descarga en el depósito
Soplado aire comprimido con tubería superior regulable en altura
Bordes para rejilla, desmontables, H200 mm, en Inox
Bomba de vaciado de depósitos (2)
Torreta luminosa para identificación estado planta
Estación externa de carga y descarga (segunda plataforma incluida) [C]
Predisposición para industria 4.0 para HMI Weintek
Predisposición para industria 4.0 para PLC Siemens
Predisposición para industria 5.0 (Contador de energía)

LEYENDA ACCESORIOS

B: son obligatorios los paneles bajo cesta (si presentes en lista para ese modelo)
C: la altura útil de lavado se reduce en 130 mm

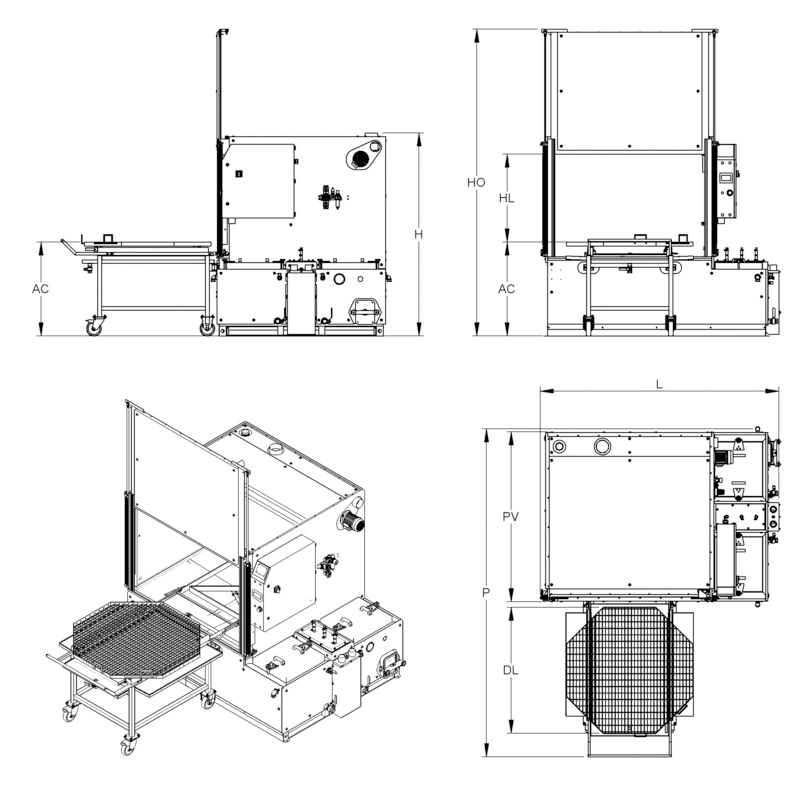

Modello	Capacidad de lavado (Ø x H)	Capacidad de carga	Depósito
Simplex Big 2B 1000	Ø 90 x H 70 cm	600 Kg	250 lt
Simplex Big 2B 1200	Ø 110 x H 80 cm	600 Kg	300 lt
Simplex Big 2B 1400	Ø 128 x H 90 cm	600 Kg	400 lt
Simplex Big 2B 1800	Ø 165 x H 100 cm	800 Kg	550 lt
Simplex Big 2B 2200	Ø 200 x H 100 cm	800 Kg	750 lt
Simplex Big 2B 2600	Ø 240 x H 100 cm	800 Kg	750 lt
