LAVAMETALES AUTOMÁTICA DE CESTA GIRATORIA

SIMPLEX BIG es una lavametales automática de cesta giratoria diseñada para el lavado de piezas mecánicas de medianas y grandes dimensiones. El lavado se ejecuta mediante chorros superiores, inferiores y laterales, mientras la rotación lenta de la plataforma está garantizada por un motorreductor con limitador de par. La gestión ocurre mediante PLC con pantalla táctil, permitiendo amplias posibilidades de personalización e integración de accesorios.

Linea Simplex

Richiedi informazioni

Área de lavado

Hasta Ø 240 x H 100 cm

Capacidad de carga

Hasta 800 kg

Temperatura máxima

Hasta 80 °C

Versión

LT (calentamiento hasta 60° C) - HT (calentamiento hasta 80° C)

Mandos

PLC con pantalla táctil a color, Opción Industria 4.0 y 5.0

Depósitos

Único depósito

Alimentación

Trifásica

Detergente

SAX, CLEAN POWER, SAX Q, 545, ADD-SGX, SG233A, NEW 105, XL10, PROMETAL, PROTEK-IN, ADD-SGX, DROPAWAY, ASH, DEOXY, PUL-T

Características

Detalles

Accesorios

Modelos

Qué incluye en todas las SIMPLEX BIG

Apertura y cierre neumático de la tapa con mando 2 manos de seguridad
Aspiración eléctrica temporizada de los vapores
Carro externo acero INOX Aisi 304 con plano recogegotas y ruedas con freno seguridad
Cilindros neumáticos ISO y válvulas de seguridad neumáticas “anticaída”
Componentes eléctricos de potencia Siemens®
Pantalla táctil a color de 4″ para configuraciones y programas
Filtro de acero INOX Aisi 304 en la aspiración de la bomba
Triple junta del portón (inferior, superior y lateral)
Estructura y chapas en contacto con el líquido en acero INOX Aisi 304
Control de nivel mínimo
Motorreductor para rotación de la cesta con limitador de par y sensor de centrado
Aislamiento térmico depósito con paneles de acero Inox Aisi 430
Puerta de descarga de lodos para una simple limpieza de los depósitos
Plataforma reforzada en rejilla prensada con borde externo elevado acero galvanizado
Electrobomba de acero INOX con sellos especiales
Programación semanal encendido calefacción y desoleador (si está instalado)
Instalación eléctrica IP65, gestión con PLC pantalla táctil (DGT V4)
Calentamiento del líquido con resistencia eléctrica de acero INOX
Decapado de las soldaduras internas
Estructura portante inferior en acero INOX
Tuberías de lavado acero INOX Aisi 304 con boquillas de cuchilla Inox profesionales
Válvulas de descarga para vaciado de depósitos
Válvula manual para el llenado de agua

VERSIÓN HT

Aislamiento térmico con paneles de acero Inox Aisi 430

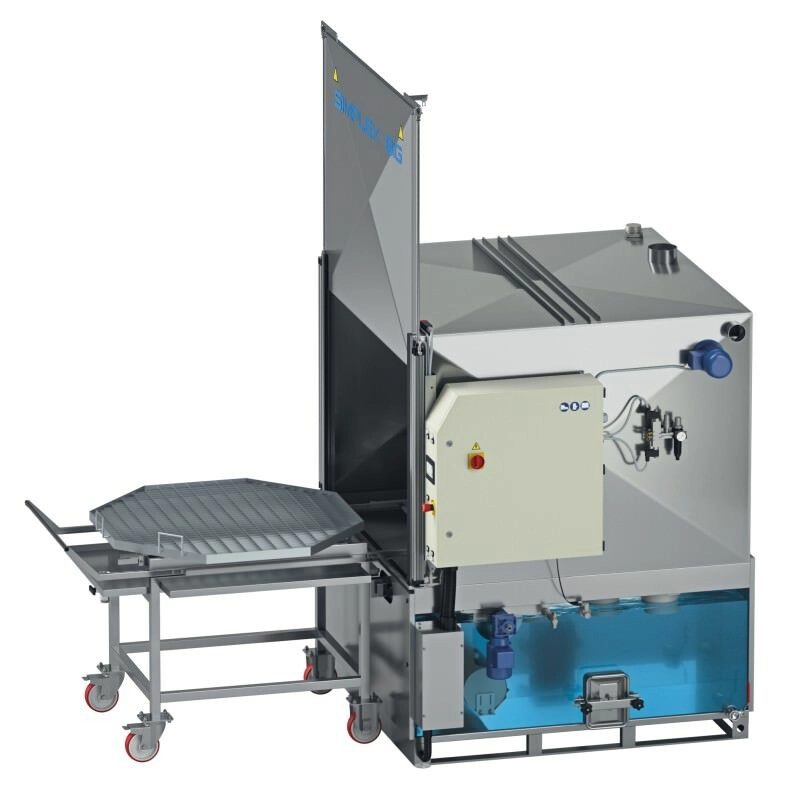

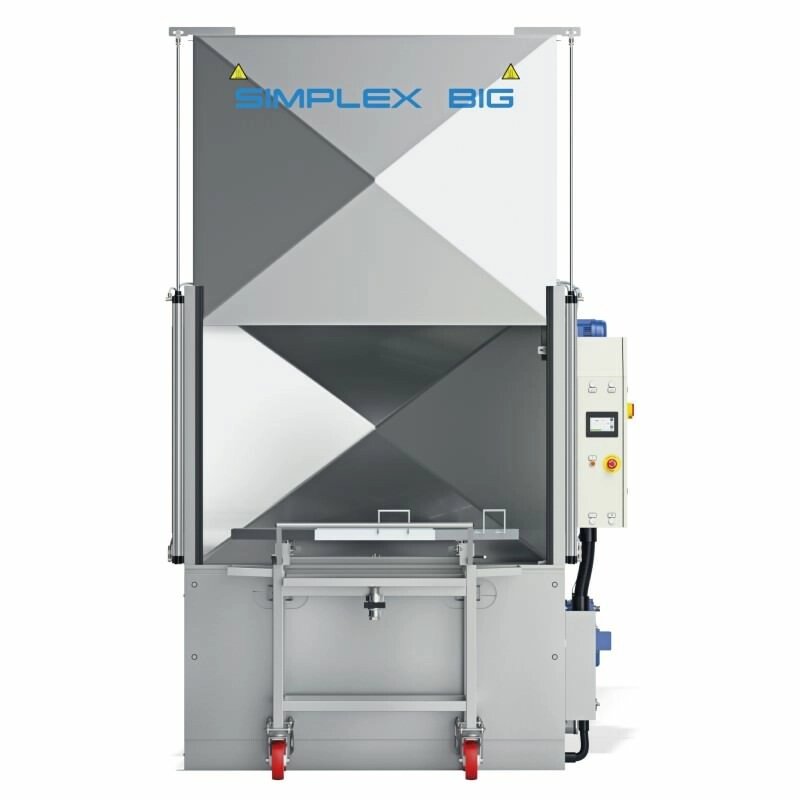

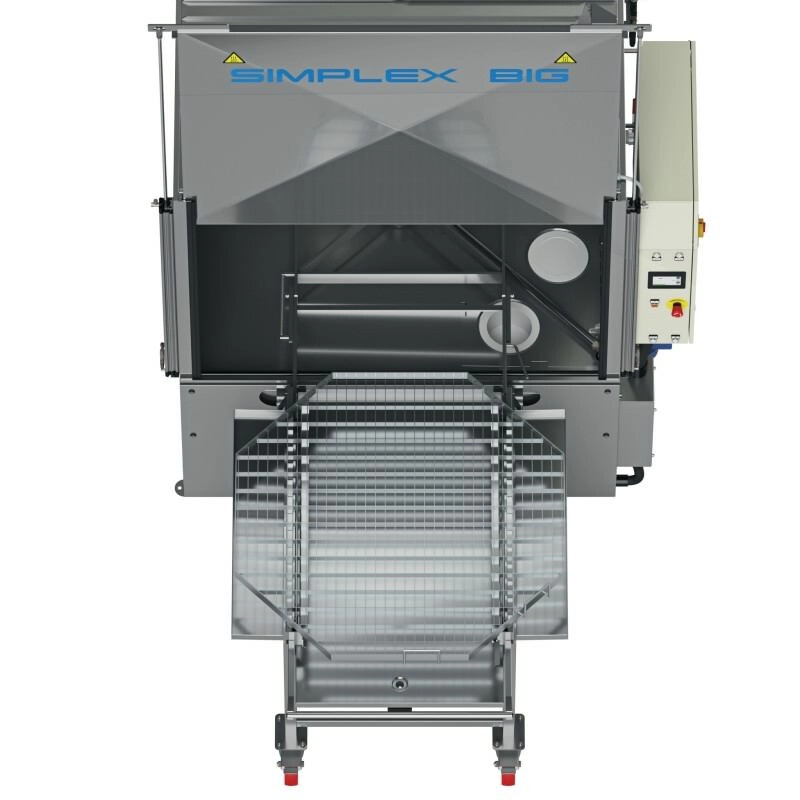

Las lavapiezas de la gama Simplex Big han sido expresamente estudiadas para el lavado de partes de medianas y grandes dimensiones y de pesos elevados. La lavapiezas Simplex Big está dotada de un carro externo sobre el cual se depositan las piezas a lavar. Sucesivamente el operador hace deslizar la plataforma conteniendo las piezas dentro de la cabina de lavado, ejecuta el cierre de la puerta vertical por medio de un sistema de mando a dos manos e inicia el ciclo de trabajo. El lavado se ejecuta por medio de una bomba horizontal de acero Inox que aspira el líquido del depósito y lo pulveriza sobre las piezas mientras la plataforma se hace girar lentamente por medio de un motorreductor. La planta es completamente configurable gracias a los numerosos accesorios disponibles y el ciclo de trabajo es totalmente gestionado por un plc industrial. En la pantalla táctil a color montada en el frente de la máquina es posible modificar los parámetros de trabajo como, por ejemplo, la temperatura del líquido, configurar los horarios de encendido y apagado de la calefacción, controlar el funcionamiento de cada dispositivo instalado y modificar los 16 programas de lavado disponibles.

Las lavapiezas Simplex Big son extremadamente robustas y longevas, permiten reducir los tiempos de operador garantizando siempre óptimos resultados con costes de funcionamiento muy bajos. Algunos accesorios disponibles son el calentamiento con quemador de gas o gasóleo, bomba de alta presión, lavado manual integrado en la máquina, secado con aire caliente.

Beneficios operativos principales

Lavado automático de piezas mecánicas de medianas y grandes dimensiones
Chorros superiores, inferiores y laterales para limpieza completa
Rotación lenta de la plataforma con motorreductor y limitador de par
Gestión PLC con pantalla táctil para programación personalizada
Compatibilidad con varios accesorios y configuraciones bajo pedido
Fácil integración en líneas productivas estructuradas
16 programas de lavado disponibles

Posicionamiento técnico

Lavametales automática para ciclos controlados sobre componentes de grandes dimensiones
Planta apta para procesos industriales de alta capacidad
Sistema configurable para exigencias productivas específicas

Qué es posible añadir como accesorio

Control del nivel máximo del líquido en el depósito 1 y electroválvula de llenado
Soplado aire comprimido [B]
Secado con resistencia y soplador de canales laterales de cuchilla de aire [B]
Capacidad de carga aumentada de [QTA] x 100 kg
Desmineralizador de resinas mixtas con conductímetro
Altura de lavado aumentada
Condensador de vapores centrífugo S
Condensador de vapores centrífugo M
Cesta/plataforma suplementaria en acero
Carro externo adicional en acero INOX Aisi 304
Dosificador automático de detergente líquido
Desoleador de disco con motorización independiente
Desoleador externo neumático
Filtro de bolsa en acero Inox
Vela magnética para filtro de bolsa para polvo ferrítico
Dispositivo para la conexión remota y de teleasistencia para HMI Weintek
Predisposición para Industry 4.0 para HMI Weintek
Lavado manual 80 bar con pistola y guantes
Lavado manual 8 bar con pistola y guantes
Predisposición para el uso de contaminantes abrasivos en el líquido de lavado
Racores y válvulas en contacto con el líquido en acero Inox (KIT FC)
PLC Siemens S7 1200 – HMI pantalla táctil Weintek
Bomba de lavado de alta presión
Puerta frontal de persiana Inox aislada
Plataforma y estructura radial en acero INOX Aisi 304
Paneles bajo cesta con filtros de pozo recogida grasa y sólidos
Calentamiento con quemador de gasóleo/metano
Cuba de retención recogegotas en acero INOX Aisi 304
Enjuague nebulizado de red hídrica y descarga en el depósito
Soplado aire comprimido con tubería superior regulable en altura [B]
Bordes para rejilla, desmontables, H200 mm, en Inox
Bomba de vaciado de depósito
Torreta luminosa para identificación estado planta
Estación externa de carga y descarga (segunda plataforma incluida) [C]
Predisposición para industria 4.0 para HMI Weintek
Predisposición para industria 4.0 para PLC Siemens
Predisposición para industria 5.0 (Contador de energía)

LEYENDA ACCESORIOS

B: son obligatorios los paneles bajo cesta (si presentes en lista para ese modelo)
C: la altura útil de lavado se reduce en 130 mm

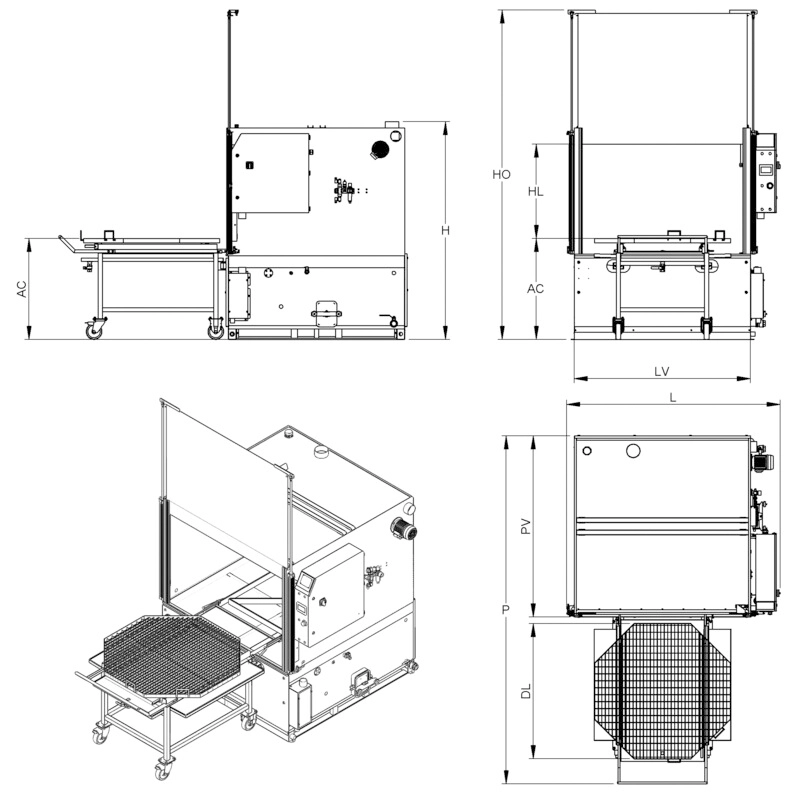

Modello	Capacidad de lavado (Ø x H)	Capacidad de carga	Depósito
Simplex Big 1000	Ø 90 x H 70 cm	600 Kg	280 lt
Simplex Big 1200	Ø 110 x H 80 cm	600 Kg	350 lt
Simplex Big 1400	Ø 128 x H 90 cm	600 Kg	500 lt
Simplex Big 1800	Ø 165 x H 100 cm	800 Kg	700 lt
Simplex Big 2200	Ø 200 x H 100 cm	800 Kg	1000 lt
Simplex Big 2600	Ø 240 x H 100 cm	800 Kg	1000 lt
